通过建设中央变电所自动化系统，提升矿井自动化、信息化水平，优化矿井安全、生产相关资源的综合管理调控能力，在注重信息的采集和处理的同时也注重对信息进行综合处理后，实现生产和安全自动化系统的联合监测监控，实现四融合，即 “系统融合”、“软件融合”、“功能融合”、“数据融合”，建立“集中监视、集中控制、综合调度”的操作模式，以实现全矿井生产各环节的过程控制自动化、安全生产综合调度指挥和业务运转网络化、高效化。
    在调度指挥中心能够监测井下中央变电所设备运行参数，集中控制井下机电等设备，减少井下作业人员，实现现场生产过程的动态实时监控与各种调度指挥手段的紧密结合，强化生产调度指挥的实时性、联动性和准确性。提高安全生产保障能力，建立自动化、少人化煤矿生产模式。最终实现“无人值守、有人巡检、智能集控”的目标。

(一)系统框架

    中央变电所自动化系统由电力分站、传输设备、综合保护器、监控主机等部分组成。如下图所示：

电力监控系统拓扑图
    电力监控系统采用分层、分布式结构，主要分为四个层次：设备层（即综合保护层）、变电层（即变电所内的当地监控和自动化设备—井下隔爆兼本安型电力监控分站）、通讯平台层、地面监控层。
    设备层主要完成数据采集、计算、保护和控制执行，并通过通讯网络接入变电所的隔爆兼本安型电力监控分站。电力监控分站一方面完成数据转发，另一方面实现变电所录波存储、时钟同步和本地监控，并通过工业以太网，完成与监控主站的通讯。通讯平台是由防爆交换机光端设备构成的工业以太环网。监控主站是一套供电系统专业版电力组态系统，可按照供电系统的规范，对供电系统进行监测、控制、统计和分析。
    井下变电所安装电力监控分站，变电所高低压开关的综合保护器通过屏蔽双绞线接入变电所的电力监控分站，电力监控分站采用工业以太网与地面监控主站通讯。

电力监控系统图

(二)主要功能

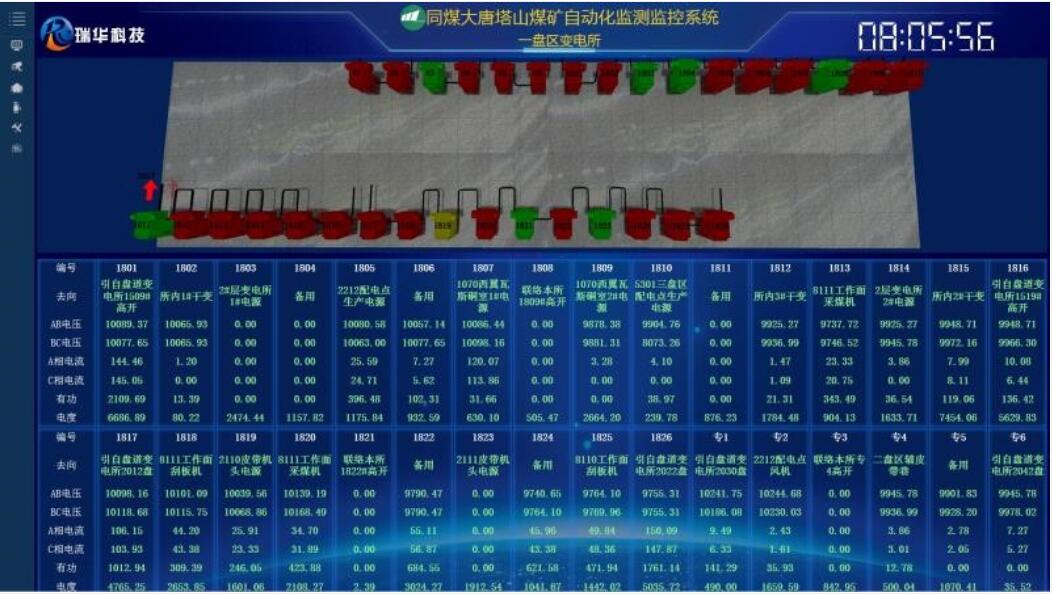

    系统接收通讯分站上传的电力线路的电压、电流、有功功率、无功功率、功率因数、用电量等电力线路运行的实时数据和开关运行状态信号；对开关分、合闸状态和开关运行中分、合闸操作、过流、短路、过压、欠压、漏电等保护跳闸的事件进行纪录。并对这些数据进行统计、归类、存贮、处理，形成电力系统运行的动画模拟图；实时数据、历史数据、运行事件、设备整定值数据表；历史趋势曲线、直方图、操作记录和用电量日报表、月报表等。

1. 遥信功能

2. 遥控功能

3. 遥调功能

4. 报警处理，事故追忆

5. 数据统计、查询、报表设计，曲线打印、检索打印功能

6. 全系统自诊断功能

7. 保护装置具有失压延时功能；欠压保护、失压保护

8. 用电计量考核功能

9. 远程测试功能

10. 停电票功能

11. 维修安全设置

12. 一键送电功能

13. 监测点实时监控，历史查询

14. 监测界面数据共享

15. 实时录波、故障录波分析功能

16. 数据曲线查询

17. 提供 web 浏览功能

18. 井下变电所实时语音报警功能

19. 移动端软件接入功能
